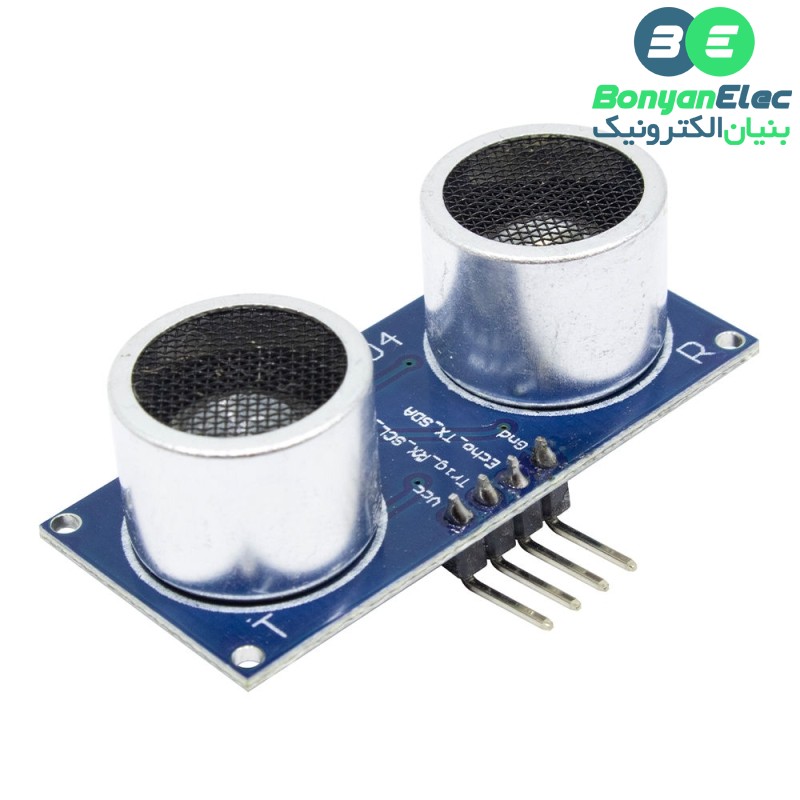

ماژول آلتراسونیک سنجش مسافت HC-SR04ماژول حسگر فاصله سنج اولتراسونیک برای اندازه‌گیری غیرتماسی با دقت ۳ میلی‌متر

شناسه محصول: 1603003 دسته:
86,000 تومان
نقد و بررسی اجمالیماژول حسگر فاصله سنج اولتراسونیک برای اندازه‌گیری غیرتماسی با دقت ۳ میلی‌متر

آلتراسونیک چیست؟

کلمه آلتراسونیک Ultrasonic به معنای مافوق صوت است. محدوده فرکانس شنوایی انسان 20 هرتز تا 20 هزار هرتز است. محدوده فرکانسی امواج مافوق صوت 40 کیلو هرتز تا چندین مگا هرتز می‌باشد. امواج مافوق، کاربردهای فراوانی از جمله در لیزر، تخلیه الکتریکی برای بهبود خواص سطحی و افزایش نرخ باربرداری، سنجش فاصله، عمق مخزن، شستشوی دقیق ظروف آزمایشگاهی، تعیین فشار خون بیمار، همگن کردن مواد مذاب، جوشکاری مواد غیر هم جنس، ریخته گری، تراشکاری، فرزکاری، سوراخکاری و غیره دارد.



اساس کار این ماژول:

این ماژول امواج صوتی با فرکانس بالا ایجاد می‌کنند و موج بازتاب شده را دریافت و تحلیل می‌کند. با محاسبهٔ زمان بین فرستادن سیگنال و گرفتن بازتاب، فاصلهٔ جسم را محاسبه می‌کند.





مشخصات:

  • ولتاژ کاری: 5V DC
  • جریان مصرفی: حدود 15mA
  • فرکانس اولتراسونیک: 40kHz
  • فاصله اندازه‌گیری: 2cm تا 400cm
  • دقت اندازه‌گیری: حدود 3mm
  • زاویه تشخیص: کمتر از 15 درجه
  • نوع سیگنال ورودی Trig: پالس دیجیتال 10µs
  • نوع سیگنال خروجی Echo: پالس متناسب با زمان رفت و برگشت موج
  • تعداد پایه‌ها: 4 عدد (VCC، Trig، Echo، GND)
  • دمای کاری: 0 تا 70 درجه سانتی‌گراد





Specifications:

1: Use voltage: DC5V
2: Static current: less than 2mA
3: level output: high-5V
4: level output: Low 0V
5: Sensor angle: not more than 15 degrees
6: Detection distance: 2cm-450cm
7: High precision: up to 3mm
Wiring, VCC, trig (control side), echo (receiving end), GND Ground
