ماژول 4G Cat-1 LTE اورجینال با استاندارد اروپاییماژول LTE Cat 1bis (4G Only)، پشتیبانی کامل از شبکه 4G و هر چهار باند فرکانسی ایران.مناسب کاربری های مبتنی بر ارتباطات شبکه و دستگاه های کارتخوان
ماژول 4G Cat-1 LTE اورجینال با استاندارد اروپایی
1,350,000 تومان
آنتن تخت قابل انعطاف GSM / GPRS / 4G / CDMA / WCDMA
156,000 تومانمعرفی

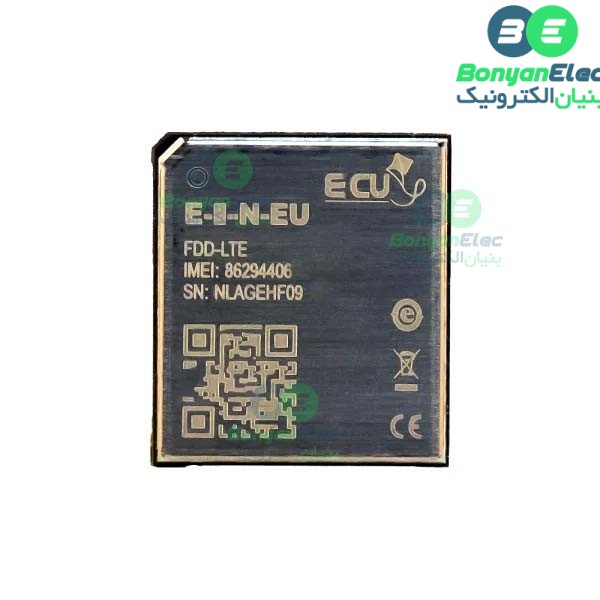

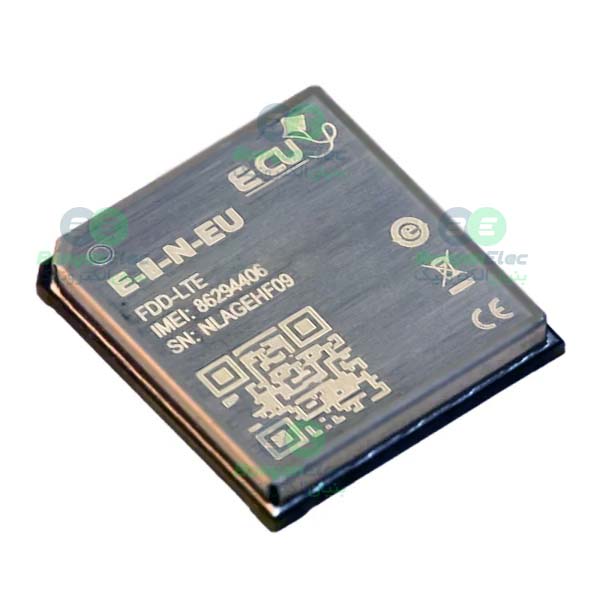

این ماژول یک واحد ارتباطی بیسیم کوچک بر پایه چیپست ASR1605 است که از استاندارد LTE Cat 1 پشتیبانی میکند. این ماژول در نسخههای مختلف جهانی (از جمله برای اروپا و ایران) عرضه میشود و قابلیت اتصال LTE در حالتهای FDD و TDD، اسکن شبکه وایفای و پروتکلهای رایج اینترنت اشیا را ارائه میدهد. طراحی آن به گونهای است که به راحتی در دستگاههای کوچک جای گیرد (پکیج LGA با ۱۰۹ پین) و برای کاربردهای ماشین به ماشین (M2M) با امکان توسعه چندرسانهای و باز مناسب باشد.
این ماژول مناسب برای ارتقا ماژول دستگاه های کارتخوان سیار به 4G می باشد و بر خلاف دیگر ماژول های موجود در بازار با توجه به دارا بودن استاندارد اروپایی از هر چهار باند فرکانسی موجود در ایران پشتیبانی میکند و دارای قدرت آنتن دهی بسیار بالاتری می باشد. از این ماژول می توان برای دستگاه های کارتخوان Pax S80, S58, S90, S910, D210 و Newland ME31 استفاده کرد.
لینک موقت کلیپ آموزشی تعویض ماژول نسخه 1.3
ویژگیهای اصلی ماژول
- شبکه سلولی: LTE Cat 1 (هر دو حالت FDD و TDD)
- قابلیت Wi-Fi: پشتیبانی از اسکن شبکههای Wi-Fi
- رابطها: USB 2.0، چندین پورت UART، I2C، SPI، PCM، ADC، ورودی میکروفون و خروجی اسپیکر
- پروتکلها: TCP، UDP، MQTT، SSL (و به صورت اختیاری FTP، HTTP، LwM2M، CoAP)
- حالتهای مصرف انرژی: PSM، خواب و خاموشی با جریان مصرفی بسیار پایین
مشخصات فنی ماژول EU LTE Cat 1bis
| دستهبندی | پارامتر | مقدار |
|---|---|---|

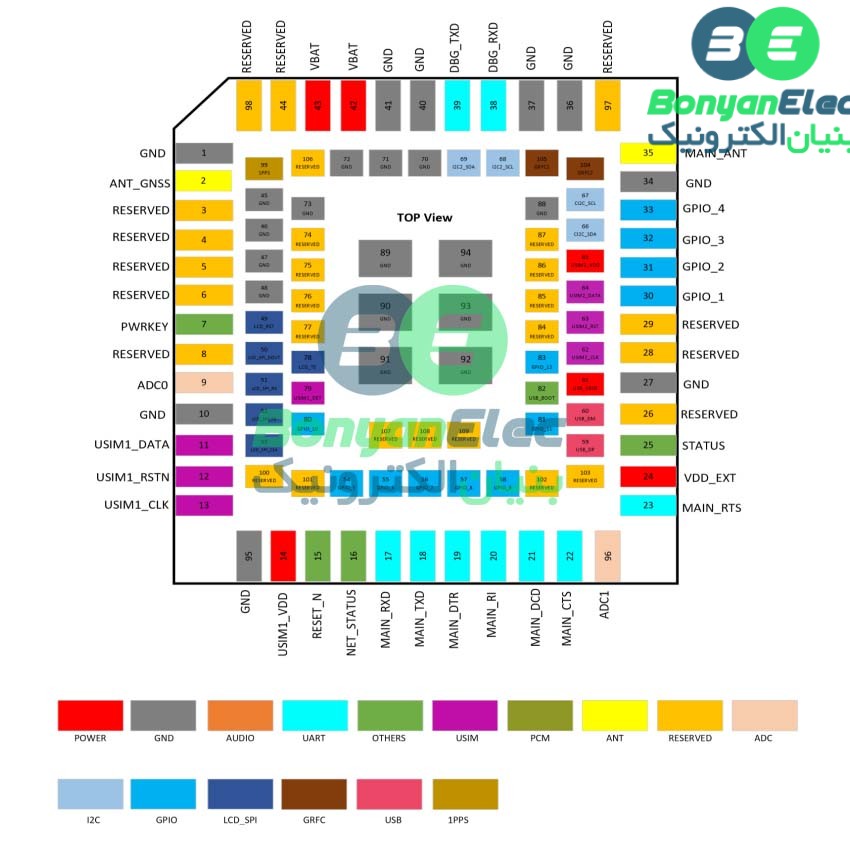

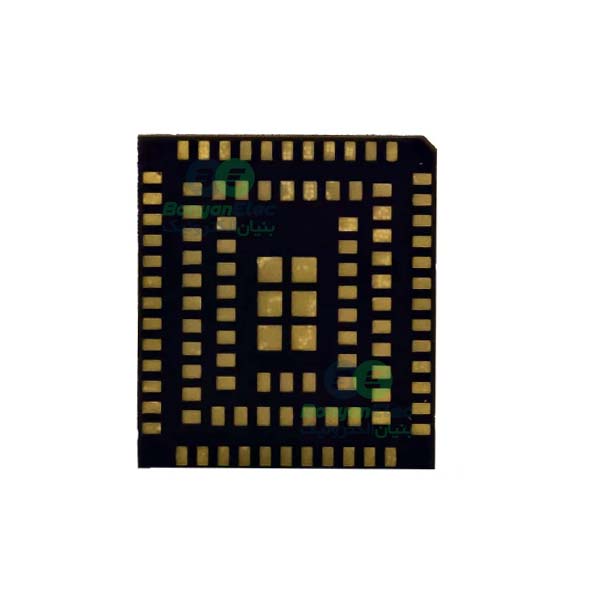

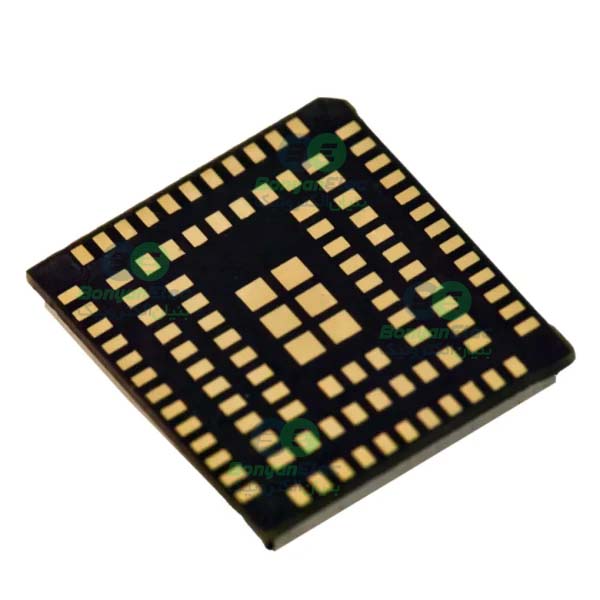

| مکانیکی | پکیج | LGA، ۱۰۹ پین |
| ابعاد | ۱۷٫۸ × ۱۵٫۷ × ۲٫۴ میلیمتر | |
| باندهای رادیویی | نسخه EU (اروپاوایران) | FDD: B1/B3/B5/B7/B8/B20/B28 |
| سرعت داده | LTE FDD (Cat 1، بدون تجمیع حامل) | حداکثر ۱۰ مگابیت دانلود / ۵ مگابیت آپلود |
| LTE TDD (Cat 1، بدون تجمیع حامل) | حداکثر ۸ مگابیت دانلود / ۲ مگابیت آپلود | |
| قدرت فرستنده | کلاس ۳ (LTE TDD/FDD) | ۲۳ ± ۲٫۷ دسیبلمیلیوات |
| رابطها | USB 2.0 | ۱ عدد |
| UART | ۳ عدد | |
| I2C | ۳ عدد | |
| SPI | ۲ عدد | |
| ADC | ۲ عدد | |
| PCM، میکروفون، اسپیکر | ۱ مجموعه | |
| کنترلها | WAKEUP-IN، حالت پرواز، روشن/خاموش، Reset | |
| سیمکارت | ۱ عدد (۱٫۸ یا ۳ ولت) | |
| آنتن | ۲ عدد: اصلی و GNSS (اختیاری) | |
| تغذیه | ولتاژ ورودی | ۳٫۵ تا ۴٫۳۵ ولت |
| مصرف در حالت خاموش | ۱۰ میکروآمپر | |
| مصرف در PSM | ۴ میکروآمپر | |
| مصرف در حالت خواب | ۲ میلیآمپر | |
| نرمافزار | درایورها | ویندوز، لینوکس ۲٫۶، اندروید ۴٫۰ |
| ابزارها | ابزار بهروزرسانی سریع و FOTA | |
| محیطی | دمای کاری | ۳۰− تا ۷۵ درجه سانتیگراد |
| دمای نگهداری | ۴۰− تا ۸۵ درجه سانتیگراد | |
| رطوبت | ۹۵٪ تا ۵٪ |
کاربردها
- اندازهگیری صنعتی و اتوماسیون
- تجهیزات اشتراکی و عمومی (مانند اسکوترهای برقی، دوچرخههای اشتراکی، دستگاههای فروش خودکار)
- نظارت امنیتی و سیستمهای نظارتی
- پایانههای پرداخت مالی (POS)
- ردیابهای دارایی و وسایل نقلیه
- دستگاههای ارتباطی عمومی PTT/POC
- سایر دستگاههای اینترنت اشیا و M2M که نیاز به اتصال فشرده LTE Cat 1 دارند
نکات و مزایای ماژول
- ابعاد کوچک LGA مناسب برای طراحی دستگاههای جمعوجور
- مجموعه کاملی از رابطهای جانبی برای توسعه چندرسانهای و افزودن امکانات
- پشتیبانی از نسخههای مختلف جهانی LTE
- امکان استفاده از دو سیمکارت و بهروزرسانی از راه دور (FOTA) برای استقرار پایدار و قابل اعتماد
