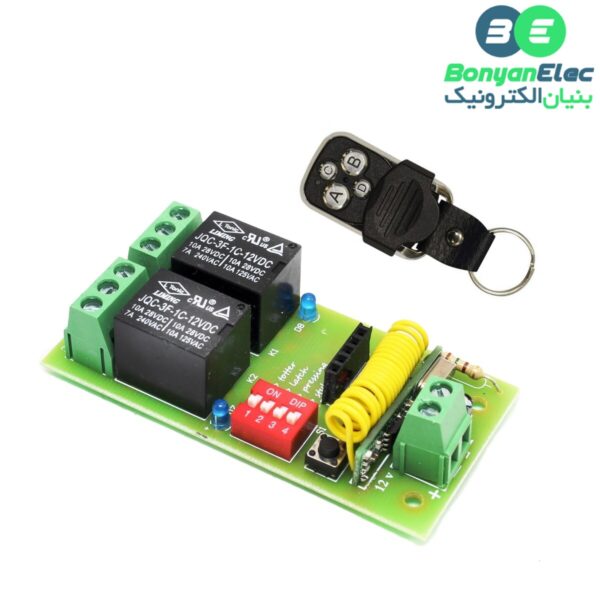

گیرنده 2 کانال 433MHZ رادیویی کد لرن با ریموت

مشخصات :

• ولتاژ کاری : 12 ولت DC
• 5 حالت کاری
• تنظیم عملکرد ها برای هر رله به طور مجزا
• کد لرن – فرکانس کاری ۴۳۳MHz
• ابعاد : 4*8 سانتیمتر
• رله های 7 آمپری
• محافظت در برابر اتصال ولتاژ معکوس
• جنس مرغوب ( استفاده از قطعات با کیفیت بالا)

حالت های کاری :

1- لحظه ای ( Momentary ): در این حالت رله برای مدت 7.0 ثانیه روشن
میماند ، سپس خاموش میشود.

2-  دائمی ( Latch ) : در این حالت اگر رله خاموش باشد با فشردن ریموت
روشن می شود و اگر روشن باشد با فشردن ریموت خاموش می شود.

3- الاکلنگی ( totter ) :  در این حالت که باید حداقل برای 2 رله فعال گردد ( قابل
تنظیم هست ) با فشردن ریموت ابتدا تمام رله ها ( بستگی به تعداد رله ای که
برای این کار تنظیم کرده اید ) خاموش و بالفاصله رله مربوطه روشن میشود.

4-  فشاری ( pressing ) : در این حالت تا زمانی که دکمه ریموت رو فشار میدید
رله روشن میماند به محض این که دست روی دکمه بردارید رله خاموش میشه.

5-  حالت 5 :

این حالت مشابه حالت االکلنگی هست . در این حالت با یک بار
فشردن کلید ریموت تمام رله هایی که روشن هستن ( رله هایی که به صورت
حالت 5 تنظیم شده اند که حداقل باید 2 رله باشد ) ابتدا خاموش میشوند سپس باید
دست خود را روی کلید بردارید و سپس مجددا برای بار دوم کلید را بفشارید تا
عملکرد تنظیم شده بر روی رله ی مربوطه انجام شود . این حالت برای موتورهایی
که به صورت چپ گرد و راست گرد کار میکنند بسیار مناسب هست .

نحوه ی ذخیره کردن ریموت ها در حافظه ی دستگاه:
بعد از این که مطمئن شدید مدار در حالت عادی ) حالتی که دستگاه در وضعیت ذخیره ریموت یا
تنظیم عملکرد یا حذف ریموت نباشد . در این حالت led قرمز به طور نامنظم و سریع روشن
خاموش میشود ( قرار دارد دکمه ی دستگاه را به مدت 2 ثانیه نگه دارید و رها کنید
با این کار مدار به حالت ذخیره ریموت وارد میشود و عالمت آن روشن شدن led سبز هست که به
صورت چشمک زن مداوم یک ثانیه روشن و یک ثانیه خاموش میشود
در این حالت یکی از دکمه های ریموت رو فشار بدید
پس از این کار ریموت در حافظه مدار ذخیره شده و مجدد میتوانید ریموت بعدی را در مدار ذخیره کنید
برای خارج شدن از این حالت باید دکمه ی مدار را به مدت 2 ثانیه یا بیشتر نگه دارید و سپس رها کنید تا
مدار به حالت عادی خود برگردد.

نحوه ی انجام تنظیمات 5 عملکرد رله ها به طور مجزا
بعد از این که مطمئن شدید مدار در حالت عادی قرار دارد دکمه ی مدار را به مدت 5 ثانیه نگه دارید و
رها کنید
با این کار مدار به حالت ذخیره تنظیمات 5 عملکرد رله ها وارد میشود و عالمت آن روشن شدن led سبز
هست که به صورت چشمک زن 5.0 ثانیه روشن و 5.0 ثانیه خاموش میشود
در این حالت تنظیماتی که میخواید انجام شود را از طریق 4 کلید تعبیه شده در مدار انجام دهید
حال برای ذخیره این تنظیمات برای هر کدام از 4 رله ، دکمه مربوطه را در ریموت فشار دهید
با فشردن دکمه ریموت تنظیمات رله ی مربوطه در حافظه ذخیره میشود.
در این حالت میتوانید برای هر رله تنظیمات را انجام دهید
بنابراین کافیست وضعیت چهار دکمه ی مربوط به تنظیمات را مشخص کرده و دکمه ی مربوط به رله مد
نظر را فشار دهید تا تنظیمات برای همان رله ذخیره شود.
برای خارج شدن از این حالت باید دکمه ی مدار را به مدت 2 ثانیه یا بیشتر نگه دارید و سپس رها کنید تا
مدار به حالت عادی خود برگردد.

نحوه ی پاک کردن ریموت به صورت تکی
بعد از این که مطمئن شدید مدار در حالت عادی قرار دارد دکمه ی مدار را به مدت 9 ثانیه نگه دارید و
رها کنید
با این کار مدار به حالت پاک کردن ریموت وارد میشود و عالمت آن روشن شدن led سبز هست که به
صورت چشمک زن 3 بار در ثانیه روشن خاموش میشود
در این حالت هر کدام از دکمه های ریموت را فشار دهید اگر ریموت قبال در حافظه ذخیره شده باشد پاک
میشود.
در این حالت میتوانید هر کدام از ریموت ها را از حافظه پاک کنید
برای خارج شدن از این حالت باید دکمه ی مدار را به مدت 2 ثانیه یا بیشتر نگه دارید و سپس رها کنید تا
مدار به حالت عادی خود برگردد.

نحوه ی پاک کردن ریموت به صورت گروهی
بعد از این که مطمئن شدید مدار در حالت عادی قرار دارد دکمه ی مدار را به مدت 15 ثانیه یا بیشتر نگه
دارید و رها کنید . با این کار تمامی ریموت های ذخیره شده در حافظه پاک میشود.
