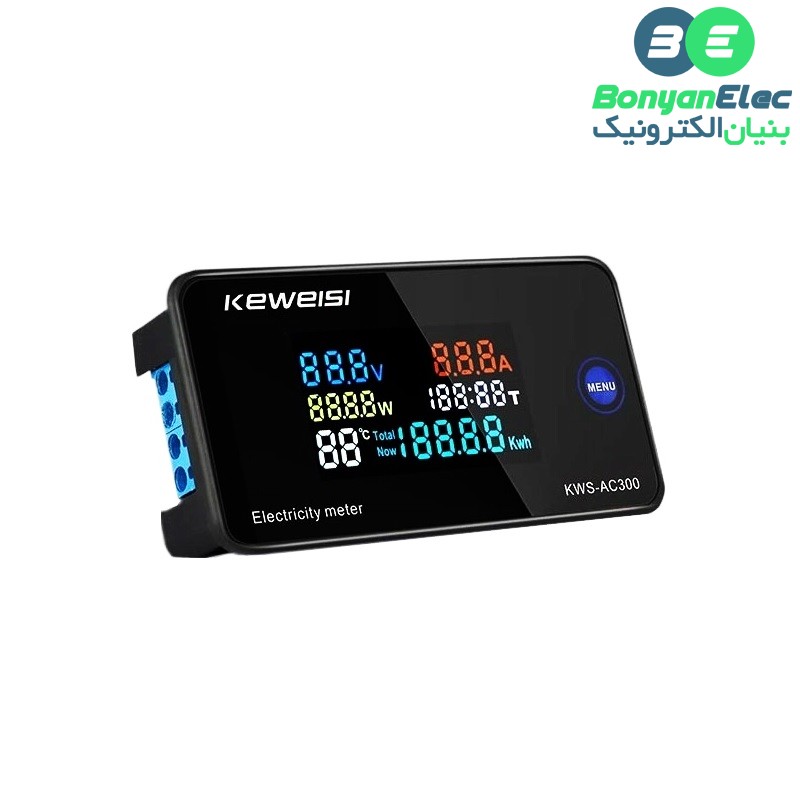

پاورمتر تک فاز 20A با نمایشگر رنگی مدل KWS-AC300

معرفی:

پاورمتر KWS-AC300 قابلیت نمایش پارامترهای ولتاژ، جریان، توان مصرفی و انرژی مصرفی را بطور همزمان دارد. نسل جدیدتر این پاورمیترها دارای نمایشگر رنگی می باشند و علاوه بر پارامترهای ذکر شده، سه پارامتر کسینوس فی، دما، ساعت کارکرد را نیز اندازه گیری کرده و نمایش می دهند.
از دیگر ویژگی های قابل توجه این پاورمیتر ، ذخیره سازی انرژی مصرفی (KWh)، در صورت قطع برق می باشد. همچنین امکان تعریف حد بالای توان مصرفی برای این محصول وجود دارد تا در صورت مصرف بیش از مقدار تنظیم شده ، دستگاه بصورت نور چشمک زن پس زمینه اعلام خطا نماید.
از جمله موارد کاربرد این محصول می توان به استفاده برای واحدهای فرعی که از یک کنتور اصلی تغذیه می شوند، اشاره کرد. از دیگر موارد کاربرد این محصول می توان به استفاده های صنعتی برای کنترل پارامترهای برق ورودی به دستگاه و میزان مصرف برق دستگاه،استفاده به عنوان تستر پرتابل، برای موتور برق، تابلو برق خانه هوشمند، تجهیزات پزشکی و کشاورزی اشاره کرد.

مشخصات:

• مدل مولتی متر : KWS-AC300
• محدوده انرژی مصرفی: 0.01-19999KWh
• محدوده کسینوس فی: 0-1
• محدوده اندازه گیری دما: 9- تا 99 درجه سانتی گراد
• محدوده ساعت کارکرد: 0 تا 200 ساعت
• محدوده اندازه گیری توان: 0-4400 وات
• محدوده اندازه گیری ولتاژ: 50-300VAC
• محدوده اندازه گیری جریان: 0-20 آم‍پر
• دما کاری: 65+ ~10- درجه سانتی گراد
• ولتاژ تغذیه: 80-260VAC
• کارآیی در رطوبت: 10 تا 80%

نکات استفاده و راه اندازی :

جهت راه اندازی برای استفاده ابتدا طبق سیم بندی که در انتهای توضیحات موجود می باشد با رعایت اصول ایمنی سیم بندی را انجام دهید و مصرف کننده تا حداکثر 20 آمپری را می‌توانید متصل نمایید پس از روشن شدن صفحه مشخصاتی را برای شما ارائه خواهد که شامل :
نمایش ولتاژ ورودی که می بایست بین 50 ولت تا 300 ولت AC باشد
نمایش جریان کشی که توسط مصرف کننده ، مصرف می شود حداکثر جریان کشی تا 20 آمپر می باشد
نمایش مقدار وات مصرفی توسط مصرف کننده
نمایش زمان روشن بودن که به صورت 00:00 نمایش داده می شود. برای مثال : اگر 00:05 باشد یعنی 5 دقیقه است که مدار وصل است
نمایش دمای محیط : به وسیله دماسنج خارجی موجود بر روی دستگاه می توان دمای محیط را نیز اندازه گرفت که بر حسب درجه سانتی گراد بر روی پنل نمایش داده می شود. (جداگانه به پنل نصب می شود)
نمایش کیلو وات ساعت و نمایش PF یا همان ضریب توان : برای نمایش این مقدار که در گوشه سمت راست پایین پنل نمایان می گردد می توانید ضریب توان و کیلو وات ساعت مصرفی را مشاهده نمایید برای سوییچ کردن بین این مقادیر کافی است دکمه menu بر روی پنل را یک بار فشار دهید .

نکته در مورد PF یا همان ضریب توان

PF یا همان ضریب توان در واقع تفاوت بین انرژی واقعی مصرف شده (وات) و توان ظاهری (ولت آمپر) در یک مدار AC است.
PF یا همان ضریب توان به صورت اعشاری بین 0-1 یا درصدی 0-100٪ نشان داده می شود و یعنی بصورت 0.9 یا 90٪ اعلام می شود.

هرچه پاور فکتورPF یا ضریب توان به عدد یک نزدیکتر باشد (1=pf) دستگاه به طور کارآمد در حال کار می باشد

روش تنظیم مجدد KWh و زمان بندی

دکمه MENU را به مدت 5 ثانیه فشار داده و نگه دارید، عدد موجود در ناحیه زمان بندی چشمک می زند، سپس روی دکمه برای انتخاب زمان بندی، تنظیم مجدد انرژی کلیک کنید. هنگامی که عدد چشمک می زند، روی دکمه برای تنظیم مجدد دوبار کلیک کنید. در انتها دکمه را به مدت 5 ثانیه فشار داده و نگه دارید تا تنظیمات ذخیره شوند.

Function:

Voltage , current , power , timing , tempreture , cumulative electrical energy
Electric energy and timing can be reset
Electric energy and timing have power-down memory function
Rated frequency 45-65 HZ

Specification:

manufacturer : KEWISI
model : KWS-AC300
voltage range : 50-300VAC 45Hz to 65Hz
current measurement : 0-20A
Power : 0-4400W
energy measurement : 0.01-19999kWh
time measurement: 0-200h
temperature measurement: from -9ºC to 99ºC
color LCD display with backlight
current measurement using a coil – the current wire should be passed through the inner part of the coil
external dimensions: 85 x 44 x 20.7mm
mounting dimensions: 79 x 37.5mm
