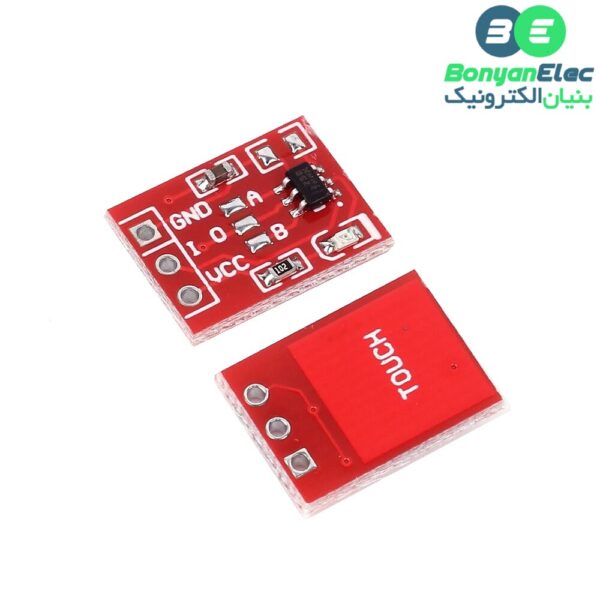

کلید لمسی (تاچ) خازنی مدل TTP223

مشخصات:

• تغذیه:  2.5V-5.5V
• جریان کاری: 13uA Max
• حالت های کاری: toggle یا سوئیچ
• ابعاد: 15mm x 11mm
• مد تریگر: 1:Short – 0:Long
• زمان دسترسی: 60ms در حالت مد سریع و 220ms در حالت مد کم صرف

مد کاری ماژول:

1. پین های A و B هر دو باز باشند:
   در این حالت خروجی ماژول در حالت عادی LOW (صفر منطقی) می باشد. با لمس کردن ماژول خروجی HIGH (یک منطقی) می‌شود. زمانی که لمس قطع شود, خروجی دوباره LOW می‌شود.
2. پین A باز و پین B بسته باشد:
   در این حالت خروجی ماژول در حالت عادی LOW می باشد. با لمس کردن ماژول خروجی HIGH می‌شود. خروجی تا لمس بعدی HIGH باقی می‌ماند.
3. پین A بسته و پین B باز باشد:
   در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW می‌شود. زمانی که لمس قطع شود, خروجی دوباره HIGH می‌شود.
4. پین های A و B هر دو بسته باشند:
   در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW می‌شود. خروجی تا لمس بعدی LOW باقی می‌ماند.

توجه: در حالت عادی ماژول, هر دو پین A و B باز می باشند. یعنی ماژول در مد اول کار می کند که در صورت نیاز طبق توضیحات بالا می توانید مد کاری ان را تغییر دهید.

Specification:

• Voltage: 2.5-5.5 V
• Current: 1.5 ~ 3 uA
• Low Power at 3V
• Waterproof
• 3 Pins: I/O, GND, VCC
• Size: 15mm x 12.5mm

APPLICATION

Vending machines
Smartphones
Human machine interfaces (HMIs)
Industrial controls
Appliances
Infotainment centers

Trigger Setting Mode:

***( 1-> Short; 0-> No Short)
AB = 00: Non-blocking High TTL level output;
AB = 01: High-level auto-lock TTL level;
AB = 10: Low-level non-blocking TTL ouput;
AB = 11: Low-level auto-lock TTL ouput
