ماژول کنترل شارژ باتری دیجیتال 6 الی 60 ولت مدل XH-M604شارژر باتری های اسیدی، لیتیومی، نیکل کادمیوم 6 تا 60 ولت

265,000 تومان
نقد و بررسی اجمالیشارژر باتری های اسیدی، لیتیومی، نیکل کادمیوم 6 تا 60 ولت

معرفی

از این ماژول می توان می توان برای شارژ انواع باتری های لیتیومی، خشک، اسیدی، نیکل-کادمیوم و … استفاده کرد.

مشخصات

ولتاژ ورودی : 6-60 ولت DC
دقت نمایش : 0.1 ولت
دقت کنترل : 0.1 ولت
حداکثر جریان خروجی : 30 آمپر
نوع خروجی : خروجی مستقیم
تلرانس ولتاژ : ± 0.1 ولت
ابعاد : 53.5x81x22 میلی متر

نحوه کار با ماژول

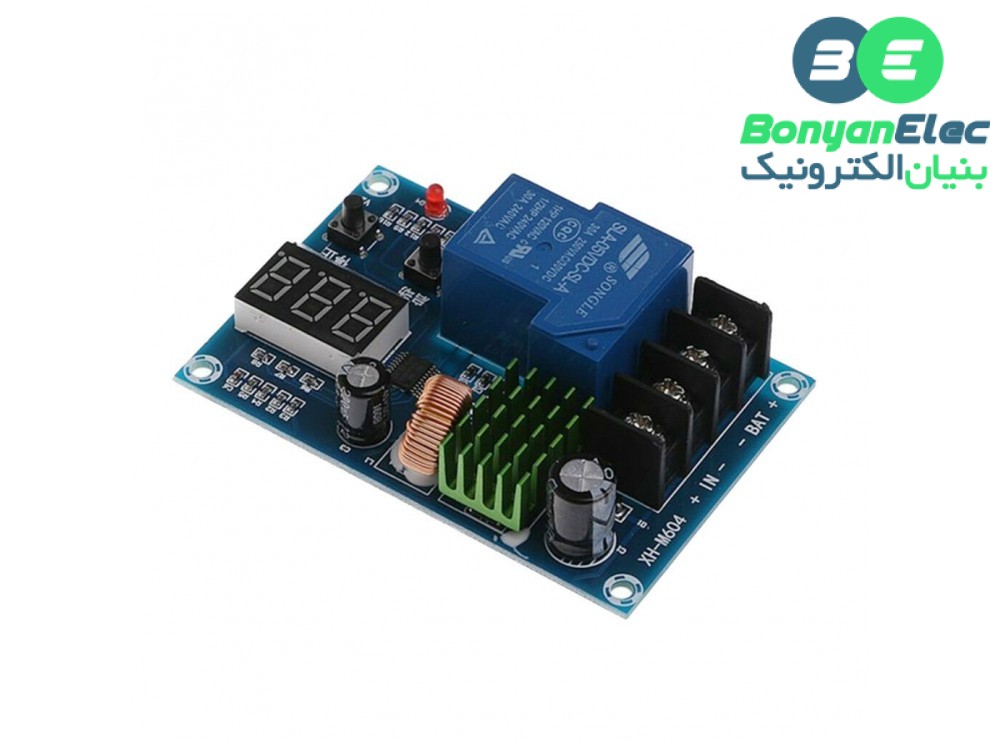

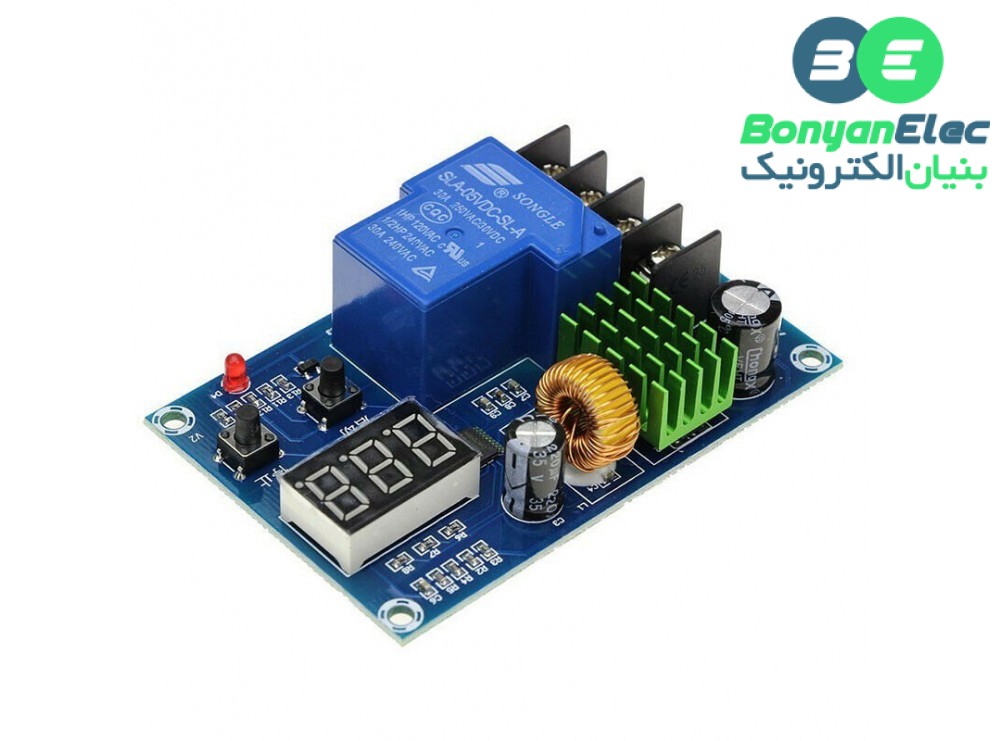

بر روی ماژول و زیر سون سگمنت دو عدد تک سوییچ با نام های start و stop موجود می باشد (سمت چپ start و سمت راست stop – در تصاویر نیز محل دکمه ها مشخص است)
در وهله اول در صورتی که ولتاژ به مدار متصل نمایید هیچ LED یا سون سگمنت روشن نخواهد شد برای کار و تنظیم ماژول می بایست باتری یا یک تغذیه 5 ولتی را به ترمینال های BAT- و یا BAT+ متصل نمایید بر روی سگمنت ها ولتاژ 5 ولت نمایان خواهد شد و پس از گذشت زمانی رله نیز فعال گردد و LED روشن می شود . سپس می توانید مراحل زیر را طی کنید .
تنظیم ولتاژ شروع به شارژ :
با استفاده از دکمه Start می توانید ولتاژ شروع شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه start سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop  ولتاژ شروع شارژ را می توانید تغییر دهید .
تنظیم ولتاژ  قطع شارژ :
با استفاده از دکمه stop می توانید ولتاژ قطع  شارژ را معین نمایید به این صورت که با فشردن و نگه داشتن 3 ثانیه ای دکمه stop  سگمنت به حالت چشمک زن تبدیل می شود با فشردن مجدد دکمه های start و stop  ولتاژ قطع شارژ را می توانید تغییر دهید .
بازگردانی به حالت کارخانه و پیش فرض :
با فشردن و نگه داشتن همزمان دکمه های  start و stop عدد 888 بر روی سگمنت نمایان می گردد و پس از مدتی سگمنت به حالت عادی برمی گردد . پس از این حالت کلیه اطلاعاتی که تنظیم کرده بوده اید از بین رفته و ماژول به حالت کارخانه بر می گردد

Specification

Input Voltage:DC 6-60V
Display Accuracy:0.1V
Control Accuracy:0.1V
Output Type:direct output
Voltage Tolerance:±0.1V
Apply For:6-60V MAX 80V battery
Dimension:81*54*18mm

Reference formula

Charging voltage = rated voltage×0.9
Charging current = rated current×0.1
Stop voltage = rated voltage×01.2
max current  = 30A
